    产品选型

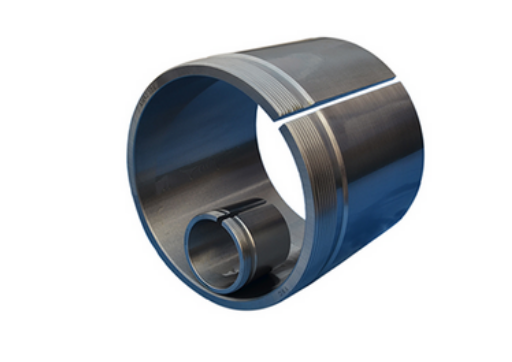

    退卸套主要用于将圆锥孔轴承固定在阶梯轴的圆柱型轴颈上。 退卸套被压进靠在轴肩或类似固定装置的轴承内圈与轴之间。 可使用螺母或端板来固定退卸套。 可以使用带适当锁定装置的 KM 或 HM 锁定螺母(→ 锁定螺母)。 锁定螺母无紧定套,必须单独订购。

    用于注油的紧定套


    · 使用注油方式安装和拆卸轴承

    · 在带螺纹的一侧有两个注油入口,在退卸套的圆锥形表面和圆柱形内表面上,均有一些沿 圆周方向和轴向分布的油槽

    · 配备了必要的导管和凹槽

    · 作为孔径 ≥ 200mm(尺寸 ≥ 44)的紧定套的标准配置

    · 孔径 ≥ 150 mm(尺寸 ≥ 32)的紧定套的可选配置

    · 包括 AOH(X) 系列


    产品参数

    Dimension standards

    ISO 2982-1

    Tolerances

    孔径: JS9
    宽度: h13

    External taper

    标准 1:12
    A(O)H 240 和 A(O)H 241 系列标准 1:30

    Thread

    Bore diameter ≤ 180 mm(尺寸 ≤ 38): 公制螺纹符合 ISO 965-3 标准,配合适当 豫西紧定套 螺母拆卸
    Bore diameter ≥ 190 mm(尺寸 ≥ 40): 公制梯形螺纹符合 ISO 2903 标准,配合适当 豫西紧定套 螺母拆卸

    对于产品表中未给出的其它锁定螺母,螺纹要求如下:
    Bore diameter ≤ 180 mm(尺寸 ≤ 38):
    公差 5H – ISO 965-3
    Bore diameter ≥ 190 mm (尺寸 ≥ 40):
    公差 7H – ISO 2903

    Shaft tolerances

    h9
    总径向跳动: IT5/2 – ISO 1101
    退卸套可以根据轴直径进行调节,因此与直接将轴承安装在圆柱形孔中相比,它允许轴有较大的直径公差范围。 然而,几何公差必须保持在较窄的范围内,因为它们直接影响轴的定位和振动。
